Windkanäle
Geschlossener Windkanal
Windkanäle mit geschlossenem Kreislauf machen einen großen Teil des Angebots von CTO S.A. aus.
Jeder Tunnel ist auf Ihre speziellen Bedürfnisse ausgerichtet.
In geschlossenen Windkanälen lenkt ein sich allmählich ausdehnender Diffusor die Luft zurück in den Konfusor, so dass die Luft kontinuierlich in einem geschlossenen Kreislauf zirkuliert. Typische Tunnel mit geschlossenem Kreislauf mit offenen und geschlossenen Testabschnitten sind in den folgenden Abbildungen dargestellt.
| Nr | Nazwa sekcji |
|---|---|
| 1 | Przestrzeń pomiarowa |
| 2 | Dyfuzor I |
| 3 | Kolano wysokiej prędkości I |
| 4 | Dyfuzor II |
| 5 | Kolano wysokiej prędkości II |
| 6 | Moduł napędowy |
| 7 | Dyfuzor III |
| 8 | Sekcja chłodnicy |
| 9 | Kolano niskiej prędkości I |
| 10 | Dyfuzor IV |
| 11 | Kolano niskiej prędkości II |
| 12 | Sekcja ustalania pola prędkości |
| 13 | Sekcja kontrakcji |
Standards von CTO S.A.
Standard von CTO S.A. bei dem Entwerfen von Windkanälen: Eine stabile Luftströmung im Messraum zu gewährleisten.
Bei den meisten von CTO S.A. angebotenen geschlossenen Tunneln handelt es sich um traditionelle horizontale Tunnel mit einem einzigen Kreiskreis. Allerdings ist ein Tunnel mit beliebiger Konfiguration möglich.
Die Verwendung verschiedener Materialien für die Tunnelkonstruktion bietet völlige Gestaltungsfreiheit, um Ihren individuellen Anforderungen und Bedürfnissen gerecht zu werden, wie z. B. Zugangsbeschränkungen zum Labor, niedrige Räume oder Gebäudestützen.
Vorteile von Tunneln mit geschlossenem Kreislauf gegenüber Tunneln mit offenem Kreislauf
- geringerer Leistungsbedarf bei einer bestimmten Geschwindigkeit,
- im Tunnelkreislauf können sich Feststoffpartikel/Samen befinden, die nicht in den Raum gelangen,
- der Lärm im Labor ist deutlich geringer,
- die Luftbewegung im Labor (Lüftungsöffnungen, Türen, Fenster usw.) hat keinen Einfluss auf die Strömung im Windkanal,
- die in den Testbereich einströmende Luft ist frei von Verunreinigungen, die im Laborraum schweben können,
- der Abstand zwischen dem Messraum und dem Ventilator, dem die Leitschaufeln vorangestellt sind, ist in der Regel größer, so dass die Ventilatorflügel nicht so anfällig für Beschädigungen durch Abbrechen des Modells oder von seinen Teilen sind,
- der Einsatz eines Kühl- und Entfeuchtungssystems im Tunnel ermöglicht es, die Temperatur im Messraum auf ±1 °C genau zu halten, was langfristige Messungen und Tests möglich macht.
Nachteile von Tunneln mit geschlossenem Kreislauf gegenüber Tunneln mit offenem Kreislauf
- die Kosten sind im Allgemeinen dreimal so hoch wie bei einem Tunnel mit der gleichen Größe der Teststrecke,
- der Platzbedarf ist viel größer,
- der Anstieg der Lufttemperatur im Tunnelkreislauf kann die Dauer der Messung begrenzen, wenn der Tunnel nicht gekühlt wird,
- zusätzliche Erhöhung der Konstruktionskosten, wenn ein Luftkühlsystem im Tunnel eingesetzt wird, Notwendigkeit eines Technikraums für die Bauteile des Kühlsystems,
- erschwerter Zugang zu den inneren Tunnelkomponenten, die nach Tests mit Samen gereinigt werden müssen.
Charakteristische Parameter
Charakteristische Parameter der von CTO S.A. entwickelten geschlossenen Windkanäle:
- luftgeschwindigkeitsbereich – vom Kunden definiert (ab 0,1 m/s aufwärts),
- turbulenzgrad – vom Kunden definiert (ab 0,1 %),
- kontraktionskoeffizient k=9 oder ein anderer größtmöglicher Wert.
Die Qualität der Luft im Messraum hängt von der Größe des verfügbaren Raums und der Möglichkeit ab, einen ausreichend langen Abschnitt zur Bestimmung des Geschwindigkeitsfelds oder des Kontraktionskoeffizienten zu verwenden, sowie von der Verfügbarkeit der Leistung im Labor.
Kontaktieren Sie einen unserer Ingenieure für weitere Informationen und ein Angebot.
Bereiten Sie Eingabedaten vor, die uns bei der Auswahl des geeigneten Tunnels helfen.
Vom Kunden
anzugebende Eingabedaten:
- umfang der Geschwindigkeiten im Messraum,
- erwarteter Turbulenzgrad im Messraum,
- größe des größten zu testenden Elements im Messraum,
- klimatischen Bedingungen im Labor,
- die im Labor zur Verfügung stehende Leistung,
- Abmessungen des Labors,
- größe der Zugangswege (Eingänge zum Raum).

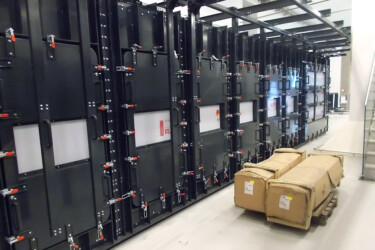

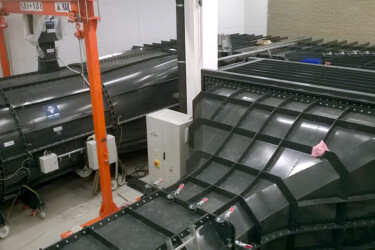

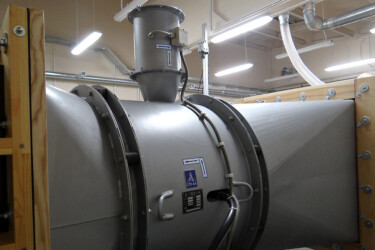

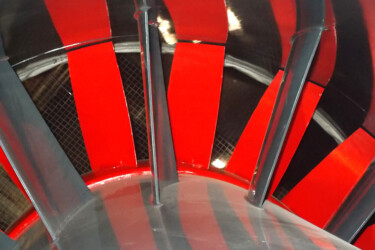

Beispielhafte Ausführungen
